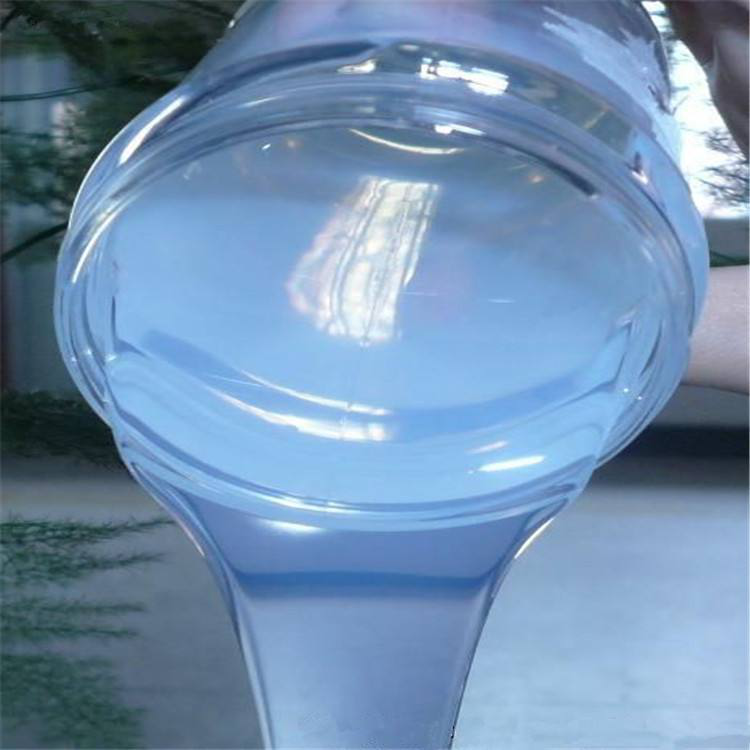

硅胶制品材料各种各样，除了混硫化硅胶之外是在灌胶工艺上也得到广泛的使用 九九在线免费观看视频，双组分缩合型室温硫化模具硅橡胶是较常见的 一种室温硫化硅橡胶，其生胶通常是羟基封端的聚硅氧烷，再与其它配合剂，催化剂相结合组成胶料，这种胶料的粘度范围可从 100厘沲至一百万厘沲之间，分流淌性和半流淌性两种，可用于灌封和涂敷使用，产品可以达到高透明状态。

　　一、产品用途

　　双组分缩合型室温硫化模具硅橡胶的硫化时间主要取决于催化剂的类型，用量以及温度，在室温下要达到完全固化需要一天 左右的时间，但在150℃的温度下只需要1小时，可在一65~250℃温度范围内长期保持弹性，并具有优良的电气性能和化学稳定性 ，能耐水，耐臭氧，耐气候老化，加之用法简单，工艺适用性强，因此，广泛用作灌封和制模材料，各种电子，电器元件用室温 硫化硅橡胶涂覆 97超级碰碰碰免费公开在线观看，灌封后，可以起到防潮，防腐，防震等保护作用，可以提高性能和稳定参数，双组分室温硫化硅橡胶特别适宜 于做深层灌封材料并具有较快的硫化时间，这一点是优于单组分室温硫化硅橡胶制品之处。

　　双组分室温硫化硅橡胶硫化后具有优良的防粘性能，加上硫化时收缩率极小，因此，适合于用来制造软模具，用于铸造环氧 树脂，聚酯树脂，聚苯乙烯 亚洲成a人∨欧美综合天堂麻豆，聚氨酯，乙烯基塑料，石蜡，低熔点合金等的模具。

　　二、使用方法

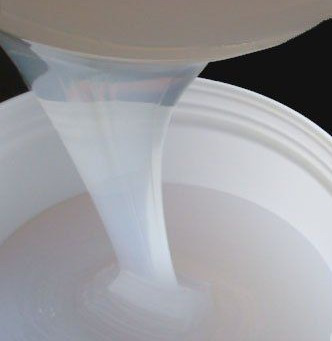

　　1 久久国产精品无码一区二，本产品分为AB两种组分，其中A组分为白色膏状物，B组分为液体固化剂，在使用时，先将AB两组分以20-30：1（质量比）进 行配比，搅拌均匀，即可使用。

　　2 免费H漫在线观看，被粘物表面应尽可能保持干净无油污，从而保证硅橡胶与产品表面具有良好黏结.

　　3，在使用过程中，搅拌会带入空气，造成内部含有气泡，如果需要 草莓影视在线观看视频，可以通过在密封容器中进行抽真空脱泡.

　　4 最后在这里祝大家，当甲乙两种组分混合后，考虑到其操作期，尽可能在20分钟内用毕.

　　5，将混合物涂敷在材料表面，停放24小时待其完全固化后即可使用 曰韩无码打野战.
